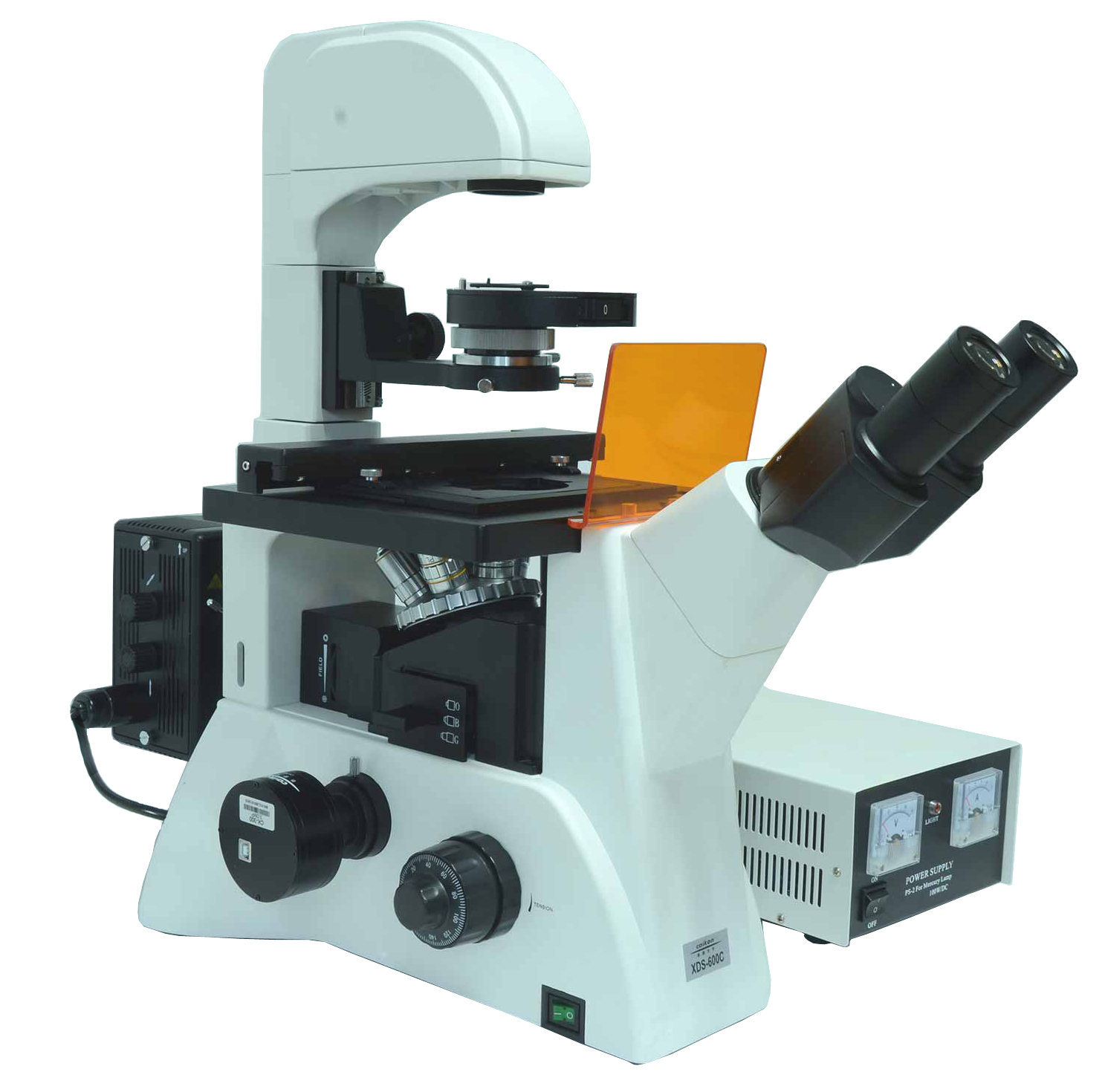

蔡康XDS-600C倒置熒光顯微鏡
一、儀器的主要用途:
蔡康XDS-600c倒置熒光顯微鏡和落射熒光系統組成。采用無放大率色差的無限遠平場消色差熒光物鏡和大視野目鏡,熒光專用可配CKC500萬像素成像系統CCD，圖像拼接，景深融合，測量報告，清晰度高及色彩特效。符合人機工程學要求的機體設計，使您在操作過程中更加舒適與輕松。倒置顯微鏡還配有工作距離聚光鏡，同時配有相襯裝置及工作距離平場相襯物鏡，倒置顯微鏡具有在培養瓶或培養皿內進行顯微觀察的特點,可以觀察不經染色的透明活體 ; 落射熒光顯微適用于熒光顯微術。該儀器特別適用于對活體細胞和組織、流質、沉淀物等進行顯微研究，是生物學，細胞學，腫瘤學，遺傳學，免疫學等研究工作的理想儀器。可供科研、高校、醫療、防疫和農牧等部門使用。
本系統是將光學顯微鏡技術、優良的光電轉換技術、計算機成像技術緊密地結合在一起而開發研制成功的一項理想產品。可配CKC500萬像素成像系統CCD，圖像拼接，景深融合，測量報告，清晰度高及色彩特效，從而對熒光圖像進行分析，打印出分析結果。
二、XDS-600C研究型倒置熒光顯微鏡的主要特點：
1、 采用優良的無限遠光學系統，提供卓越的光學性能，設計緊湊穩定的高剛性主體，充分體現了顯微鏡的防震要求。
2、 可旋轉擺入擺出式聚光鏡筒，可對高培養皿或圓筒狀培養瓶進行細胞培養觀察
3、 載物臺配置高品質透明載物臺板，使物鏡轉換可視化，可排除以往物鏡轉換不可識別的煩惱
4、 無齒條式機械載物臺，采用同軸高強度撓性鋼絲傳動，載物臺移動更平穩，移至極限位置時有自動保護功能，使載物臺精度得到保證，配置三種不同規格的培養皿托板
5、 后置式攝影設計，使攝像系統拍攝圖像時不再干擾目鏡觀察
三、儀器的主要技術指標:
|
1
|
光學總放大倍數： 100X~400X 可選購16X目鏡，達到放大倍數100-640X
|
|
2
|
目鏡筒：鉸鏈?zhǔn)诫p目鏡筒(傾斜45?,可100%通光攝影) ，其中一個帶視度調節環
|
|
3
|
目鏡：大視野目鏡 10X( Ф 22mm) ,帶目鏡保護圈。對中望遠鏡
|
|
4
|
物鏡轉換器：五孔物鏡轉換器(滾珠內定位)
|
|
5
|
物鏡類型
|
物鏡倍率
|
數值孔徑
|
工作距離mm
|
蓋玻片厚度
|
|
無限遠長工作距離平場消色差物鏡
|
10X
|
0．25
|
8.3
|
1.2
|
|
20X
|
0．40
|
8.0
|
1.2
|
|
40X
|
0．65
|
3.5
|
1.2
|
|
無限遠長工作距離平場消色差相襯物鏡
|
10X
|
0．25
|
8.3
|
1.2
|
|
20X
|
0．40
|
8.0
|
1.2
|
|
40X
|
0．65
|
3.5
|
1.2
|
|
6
|
透射濾色片 藍色、綠色、磨砂玻璃濾色片
|
|
7
|
聚光鏡 工作距離聚光鏡（帶轉盤式相襯裝置）：工作距離 55mm
聚光鏡升降可調，旋轉擺入擺出式聚光鏡，提供更高的工作距離
|
|
8
|
載物臺：機械移動式載物臺，尺寸227mmX208mm,移動范圍:橫向114mm，縱向：77mm
培養皿托板：①長129.5mm 寬86mm培養皿托板，適合放置直徑87.5mm圓形培養皿;
②長77.5mm 寬34mm培養皿托板，適合放置直徑68.5mm圓形培養皿;
③長82mm 寬57mm方形培養皿托板；
④透明玻璃載物板，尺寸：直徑118mm
|
|
9
|
調焦機構：
帶限位和調節松緊裝置的同軸粗微動調焦系統，微動手輪格值為 : 0.002 mm
|
|
10
|
瞳距調節范圍： 53mm~75mm
|
|
11
|
照明系統：
A.透射照明光源 6V30W 鹵素?zé)簦炼瓤烧{(diào)），（ 110V 或 220V電壓 ）
B.落射熒光光源 100W 超高壓直流汞燈，汞燈電源箱（ 110V 或 220V ），帶汞燈使用時間計時器
|
|
12
|
激發濾色片組：紫外光 ( 激發濾色片 330-400 nm) 、紫光 ( 激發濾色片 395-415 nm) 、藍光 ( 激發濾色片 420-485 nm) 和綠光 ( 激發濾色片 460-550 nm)
|
|
13
|
防霉:內置防霉片
|
|
14
|
CKC500萬像素攝像系統: 1X攝影接口，標準C接口
500萬像素?cái)?shù)碼成像系統，分辨率 2448 ×2048 像素尺寸 3.4µm ×3.4µm 芯片大小2/3" 曝光時間0.13ms - 15s ，供電小于1.8W ，USB3.0 圖像質量好,色彩還原性好,圖像穩定, 可進圖像大小調節,色彩調節,增益調節,曝光設置,自動曝光等調節。
|
三、系統組成
1、 倒置熒光顯微鏡XDS-600 2、電腦適配鏡
3、500萬像素?cái)?shù)字?jǐn)z像器 4、臺式電腦（選購）
四、儀器選購件(另外購買)
1、分析軟件DY-3000 ２、500-2000萬像素CCD 3、數碼成像系統
蔡康產品：顯微鏡，高端生物顯微鏡，高端熒光顯微鏡，高端倒置顯微鏡，高端相差顯微鏡，高端金相顯 微鏡，高端偏光顯微鏡。
|
